Ponte rolante dupla viga (Padrão europeu)

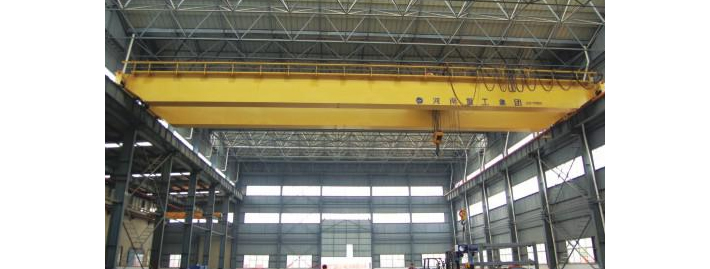

A nossa ponte rolante dupla viga faz parte da nossa maquinaria de elevação de eficiência energética fabricada de acordo com o padrão europeu e muitas vezes é também chamada de ponte rolante de viga gémea e está disponível com capacidades de 5t, 10t, 16t e 20t. Com base nas demandas dos clientes ela pode ser equipada com uma talha de cabo aço com capacidade de carga que varia de 2000kg~80,000kg. Atualmente, este guindaste aéreo de dupla viga é amplamente usada em oficina de usinagem de larga escala, armazém e outros ambientes industriais para aplicação de elevação e manuseio de cargas pesadas.

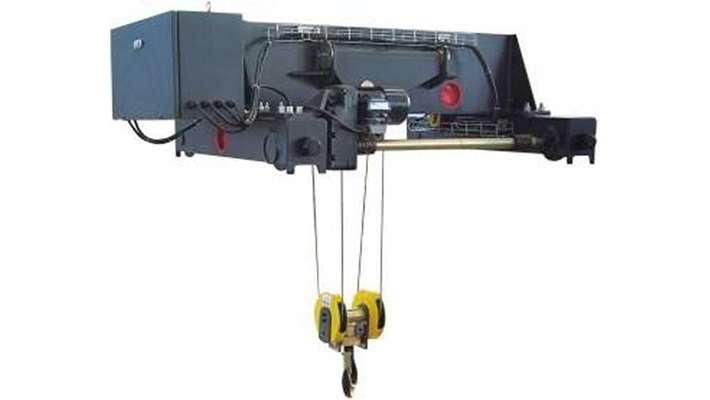

Especificações da talha elétrica
Capacidade máxima de elevação (kg) Classificação FEM Classificação ISO Altura de elevação (m) Velocidade de elevação (M/min) Velocidade de deslocamento da trole (M/min) Tamanho H (mm) Tamanho C (mm)
2000 3M M6 6/9/12 /18 0.8/5.0 5 -20 463 350
3200 2M M5 6/9/12 /18 0.8/5.0 5 -20 463 350
5000 2M M5 6/9/12 /18 0.8/5.0 5 -20 463 350
6300 1AM M4 6/9/12 /18 0.8/5.0 5 -20 463 350
8000 3M M6 6/9/12 /18 0.8/5.0 5 -20 580 350
10,000 1AM M4 6/9/12 /18 1.0/6.3 5 -20 580 563
10,000 2M M5 6/9/12 /18 0.8/5.0 5 -20 580 563
10,000 3M M6 6/9/12 /18 0.66/4.0 5 -20 580 563
12,500 1AM M4 6/9/12 /18 0.8/5.0 5 -20 580 563
12,500 1AM M4 6/9/12 /18 1.0/6.3 5 -20 679 563
12,500 2M M5 6/9/12 /18 0.6/4.0 5 -20 679 700
16,000 2M M5 6/9/12 /18 0.66/4.0 5 -20 679 700
20,000 1AM M4 6/9/12 /18 0.66/4.0 5 -20 679 700
20,000 2 M M5 6/9/12 /18 0.53/3.4 5 -20 679 700
20,000 3 M M6 6/9/12 /18 0.8/3.3 5 -20 884 700
25,000 1AM M4 6/9/12 /18 1.0/4.2 5 -20 884 1000
25,000 3M M6 6/9/12 /18 0.8/3.3 5 -20 884 1000
25,000 2M M5 6/9/12 /18 0.8/5.0 5 -20 884 1000
32,000 2M M5 6/9/12 /18 0.8/5.0 5 -20 884 1000
32,000 2M M5 6/9/12 /18 0~4.9 5 -20 1023 1000
40,000 1AM M4 6/9/12 /18 0~4.9 5 -20 1023 950
50,000 2 M M5 6/9/12 /18 0~3.2 5 -20 1023 950
50,000 1AM M4 6/9/12 /18 0~4.1 5 -20 1023 950
63,000 1AM M4 6/9/12 /18 0~3.2 5 -20 1023 950
63,000 2M M5 6/9/12 /18 0~2.4 5 -20 1023 1100
80,000 1AM M4 6/9/12 /18 0~2.4 5 -20 1023 1100
Especificações da da ponte rolante de dipla viga
5t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b Peso total (t) Carga da roda (KN) Tipo de pista Potência total (kw)
V1 (m/ min) 10.5 10.5 1500 700 -150 250 1490 3150 260 135 4.7 43 38kg /m 13.56
V2 20 13.5 -150 5.4 44
V3 32 16.5 -50 6.9 48
L1 (mm) 560 19.5 50 4000 8.9 53
L2 960 22.5 150 10.6 57
C1 >80 25.5 250 5000 12.1 61
C2 > 300 28.5 350 14.1 66
31.5 500 17.6 74
10t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b Peso total (t) Max Carga da roda (KN) Tipo de pista Potência total (kw)
V1 (m/ min) 3.5 10.5 1550 700 -150 250 1490 3150 260 135 4.9 69 38kg /m 14.5
V2 20 13.5 -100 6.6 73
V3 32 16.5 0 11.5 85
L1 (mm) 560 19.5 150 12.8 89
L2 960 22.5 250 4000 15.3 95
C1 >80 25.5 350 17.3 100
C2 >300 28.5 500 350 1590 5000 325 170 19 105
31.5 550 22.4 113
16t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b Peso total (t) Max Carga da roda (KN) Tipo de pista Potência total (kw)
V1 (m/ min) 3.9 10.5 1600 750 -150 350 1650 3150 325 170 7.4 110 38kg /m 16.5
V2 20 13.5 -100 8.9 113
V3 32 16.5 0 11.1 119
L1 (mm) 560 19.5 150 4000 13.2 124
L2 960 22.5 150 450 1750 370 220 16.6 133
C1 >80 25.5 300 5000 19.7 140
C2 >300 28.5 400 21.6 148
31.5 500 24.6 154
20t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b Peso total (t) Max Carga da roda (KN) Tipo de pista Potência total (kw)
V1 (m/ min) 3.8 10.5 1890 750 -150 350 1750 3150 325 170 8 130 38kg /m 20.9
V2 20 13.5 -50 9.5 134
V3 32 16.5 80 11.4 138
L1 (mm) 560 19.5 180 13.3 143
L2 960 22.5 230 450 1850 4000 370 220 16.9 152
C1 >80 25.5 230 20.1 160
C2 >300 28.5 480 5000 24.6 171
31.5 480 28.3 190
