Ponte rolante com garra

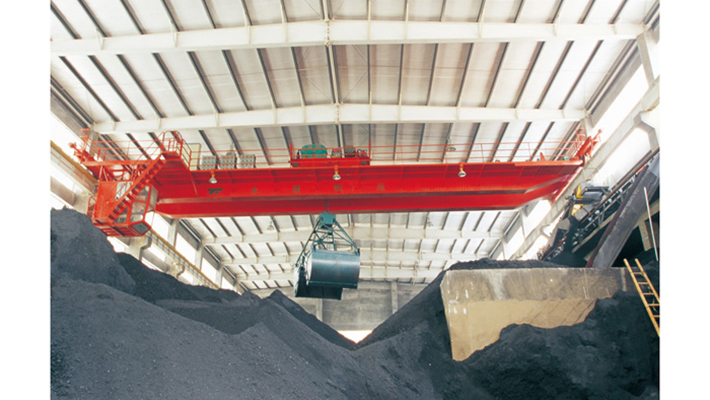

A nossa ponte rolante com garra é designada para elevação e transporte de carga a granel em várias fábricas e minas. Ela é composta principalmente por viga de caixa, talha de trolley com caçamba de garra, cabeceira, cabine e sistema de controle elétrico. Exceto no mecanismo de elevação, esta ponte rolante com garra é basicamente a mesmo que a ponte rolante com gancho. Todos os mecanismos do equipamento para manuseio de granel são operados na cabine. Pode-se entrar na cabine pela extremidade e pela parte lateral. Saiba mais sobre a ponte rolante a partir das seguintes tabelas de especificações.
Especificação da ponte rolante
Capacidade de elevação T 5-50
Extensão m 10.5~31.5 (Extensível)
Altura de elevação m 12-16 (Extensível)
Método de operação Controle ba cabine Cabine do condutor com visão ampla, vidro temperado, assentos projetados ergonomicamente e fácil operação
Controle remoto / pingente Fácil operação, sem ter que subir; não exige motorista profissional
Fornecimento de energia AC 3-Phase A.C. 50HZ 380V
Classificação A6-A8
Mecanismo de elevação O design modular de motor, ventilador, redutor e cabo de aço, excelente flexibilidade, isento de manutenção
Peças elétricas principais Schneider ou Siemens ( Opcional )
Dispositivos de proteção de sobrecarga Came rotativo, 4-passos ajustáveis, reinicialização automática, altura ajustável, controle preciso de sequência de fase
Interruptor de limite de deslocamento de guindaste Anti-colisão mecânica, sensoriamento IR
Peças de estrutura de aço Peças de estrutura da ponte rolante com garra são designadas e fabricadas de forma independente pela Zhonggong; tecnologia de ponta e força de fabricação garantem a qualidade
Motor Motor de frequência variável padrão da Siemens ou motor de marca de alta qualidade na China (opcional)
Sistema de controle elétrico Controle de frequência variável, PLC , interface homem-máquina (opcional)
Redutor Melhores marcas na China ou marcas estrangeiras como SEW, Flanders, etc.
Cabo de aço Cabo de aço com núcleo de fibra de alta resistência ou núcleo de aço
Freio Marca chinesa de alta qualidade ou opcional
Carretel de cabo de aço Carretel soldados, laminados de placas de aço; peso leve, estrutura simples e alta intensidade
Roda e peça de usinagem Projetados e fabricados por nós mesmos, com garantia de qualidade.
Caçamba com garra Vários tipos de caçamba com garras, incluindo tipo para trabalhos pesados e leves; adequado para uso em minas, indústria química, siderúrgica e muitas outras indústrias
Parâmetros técnicos da ponte rolante com garra (capacidade de 5-50t)
1.Ponte rolante com garra com capacidade de carga de 5T
Capacidade de elevação Extensão Capacidade de trabalho em nível pesado Dimensões principais Caçamba com garra Pista
Altura de elevação Velocidade Motor Peso Pressão máxima da roda Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Elevação Deslocamento de Trolley Deslocamento de guindaste Elevação Deslocamento de Trolley Deslocamento de guindaste Trolley Peso total
T M M/min Modelo t KN mm
5 18 Acima do trilho 10m; Embaixo do trilho 10m 37.80/37.08 49.4 46.9 YZR255M-8/22× 2 YZR160M1-6/5.5 YZR160L-6/11× 2 13.8 86 301.3 9500 2940 11388 17200 7700 9300 10680 14200 760 12977 1000 12662 4200 6500 5000 2500 1544 2340 1126 0.75 2.5-3.3
22 96.8 346.0 9700 10300 11680 13677 13362 7000 3500 1531 2600 1152 1 2-3
26 100 352.0 1381 2600 1452 1.5 1-1.9
30 34.5 121.3 222.0
35 126.3 229.0 8000 12388 17240 11700 11800 13180 880 13277 12662 9000 5000 1181 3000 1852 3 0.8-1.0
2)Ponte rolante com garra com capacidade de carga de 10T
Capacidade de elevação Extensão Capacidade de trabalho em nível pesado Dimensões principais Caçamba com garra Pista
Altura de elevação Velocidade Motor Peso Pressão máxima da roda Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg /m
s Elevação Deslocamento de Trolley Deslocamento de guindaste Elevação Deslocamento de Trolley Deslocamento de guindaste Trolley Peso total
T M M/min Modelo t KN mm
10 18 Acima do trilho 10m; Embaixo do trilho 10m 40.92/40.92 46.9 46.9 YZR280M-10/45 YZR160M1-6/5.5 YZR160L-6/11× 2 17.7 116 366.0 9500 3190 11388 18000 7700 9300 10680 15000 760 13577 1000 13262 5000 6470 5000 2500 1502 3200 1460 2 2-3
22 39.7 142 223.0 9700 10450 11830 13277 13062 7000 3500 1500 3520 1504 2 2.7
26 146 227.0 18040 1252 3200 1960 3 1-2
30 34.5 161 258.0
35 167 266.0 8000 12388 18080 11700 11950 13180 880 12977 13262 9000 5000 1104 3700 2256 6 0.8-1.0

Nota
Dimensões principais do guindaste :
Ba- Extensão da roda da cabeceira
Bx- Extensão da roda do trolley
B- Largura
H- Altura máxima
L1- Comprimento do braço esquerdo
L2- Altura do braço direito
L3- Tamanho externo da estrutura do condutor
H1- Distância entre trilha do guindaste e a trilha do trolley
H2- Altura do amortecedor
H3- Distância a partir do trilho do guindaste para o fundo da viga
H4- Distância a partir do trilho do guindaste para o fundo da garra
H5- Distância a partir do trilho do carrinho para o fundo da garra
h- Altura máxima do carrinho da caçamba
h1- Altura máxima do carrinho da caçamba
S1- Dimensão extrema
S2- Dimensão extrema

Caçamba
a- Distância da garra para a cabine
L- Comprimento depois de aberto
b- Largura
m3- Volume
t/m3- Peso unitário

3) Ponte rolante com garra com capacidade de carga de 10-50T
Capacidade de elevação Extensão Dimensões (mm)
Lx BQ Bx B H H1 H2 H3 H4 L1 L2 S1 S2
10 18 7000 9150 2100 11240 14438 12000 11500 -- 9400 8750 8750 6500 6500
22 14499 12050
26 9228 12528 14738 12300 9750 9750 7500 7500
30 8500 11990 14688 12250 10500 10500 8000 8000
16 18 7000 9500 2600 10820 14555 12000
12100 		10500 -- 8400 8000 8000 5500 5500
22 14655 13250 9000 9000 6500 6500
26 8500 11980 15810 12000 12000 11000 9500 9500 7500 7500
20/10 18 7000 9500 2600 11550 14555 12100 11000 10500 9400 8000 8000 5500 5500
22 14655 12000 9000 9000 6500 6500
26 8500 11990 14547 12622 9500 9500 7500 7500
30 11748 15181 12800
35 15358 12800
30/10 22 7000 8500 2600 11748 16003 13200 12000 11500 10000 9500 9500 7000 7000
26
36/16 26 7000 8500 2600 11042 16270 13300 12000 11500 11000 10500 10500 7500 7500
30
50/10 32 7000 8500 3100 12918 14200 13000 12000 11260 14000 14000 11000 11000
