Pórtico rolante eletromagnético

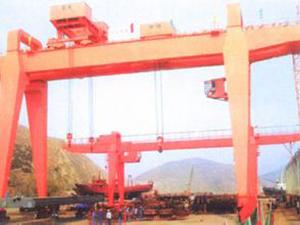

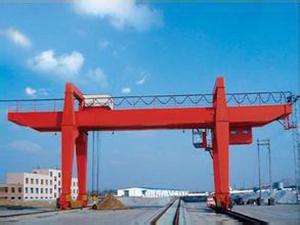

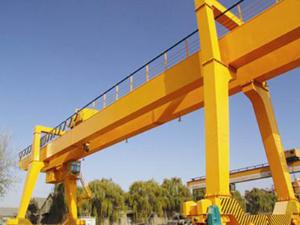

Pórtico rolante eletromagnético da Zhonggong é um guindaste pórtico que usa um mandril eletromagnético desmontável para lidar com metais ferrosos magnéticos e materiais tais como aço, ferro fundido, sucatas de ferro e sucatas de aço em uma área outdoor em fábricas metalúrgicas. O guindaste eletromagnético é composto por viga tipo caixa, mecanismo de deslocamento, trolley, equipamento elétrico e mandril eletromagnético. Ele vem com uma capacidade de elevação de 30t e uma altura máxima de elevação de até 12m. Por causa do uso para aplicações outdoor, o equipamento para manuseio de material magnético é fornecido com dispositivos à prova de chuva.
Parâmetros técnicos pórtico rolante eletromagnético
Item/mecanismo Mecanismo de elevação Item/ mecanismo Mecanismo de elevação
Elevação principal Trolley Deslocamento do guindaste
Capacidade t 30 Bitola mm 2500 30,000
Velocidade de elevação M/min 12.2 Velocidade M/min 43 36.3
Altura máxima de elevação m 12 Base de roda mm 3150 9700
Fornecimento de energia 3-Phase AC 50Hz 380V
Cabo de aço Estrutura 6W (19) -215-1551 Curso do amortecedor mm 60 150
Talhas 8 Trilha de aço 38kg /m QUB0
Força de tensão KN 40.8 Diâmetro de roda mm Φ 400 Φ 800
Diâmetro do carretel mm Φ 650 Pressão máxima da roda KN 112.2 380
Motor Modelo YZR315S-8 Motor Modelo YZR160M1-6 YZR200L-8
Potência kw 75 Potência kw 5.5 2× 15
Velocidade R/min 732 Velocidade R/min 935 708
Redutor Modelo ZQ-850-III-3CA Redutor Modelo ZSC-600-V-1 ZSC(A)800
Taxa de transmissão i 31.5 Taxa de transmissão i 27.3 48.9
Freio Modelo YWZ500/125 Freio Modelo YWZ200/25 YWZ300/45
Torque N.n 2650 Torque N.n 200 2× 630
Modelo do acionador YT-125Z/10 Modelo do acionador YT-25Z/4 YT-45Z/5
Interruptor de limite Counter weight LX10-31 Interruptor de limite LX10-11
Rotary LX7-1
