Ponte rolante manual dupla viga

, modelo SQ

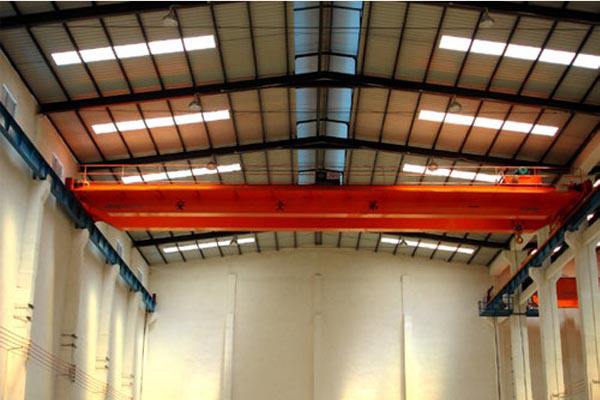

A nossa ponte rolante manual modelo SQ é um guindaste de dupla viga fabricado de acordo com os requisitos dos clientes. Com uma extensão de 10-17m e altura de elevação de 10-16m, a máquina de elevação manual pode manusear materiais com peso de 5-20t. Graças ao método de controle manual ela é fácil de operar. Este guindaste de operação manual pode ser adquirido a um preço relativamente baixo, e é ideal para armazéns e oficinas sem fonte de alimentação ou para espaços de manuseio de equipamentos que não requerem elevada capacidade transporte, eficiência e velocidade.
Parâmetros técnicos do guindaste manual
Capacidade de elevação Extensão Altura de elevação Largura do trilho de aço Dimensões principais Tamanho de interruptor de gancho Força de tração Pressão da roda de cabceira Peso total
W B H A Wc K h L1 L2 Elevação Trolley Guindaste
≤
t m m mm mm kg t t
5 10 40 2200 2800 950 160 1300 1300 680 980 1020 37 10 30 3.35 3.45
11 3.42 3.64
12 3.52 4.04
13 3.63 4.25
14 3.83 4.78
15 3.86 5.00
16 4.01 5.64
17 4.10 5.89
10 10 60 53 16 35 5.67 3.79
11 5.76 4.00
12 5.97 4.60
13 6.07 4.85
14 6.23 5.30
15 6.31 5.57
16 6.50 6.25
17 6.59 6.54
16 10 60 2600 2300 1170 170 1500 1600 800 1000 1260 58 25 25 8.8 5.12
11 8.9 5.48
12 9.12 5.98
13 9.34 6.28
14 9.62 7.21
15 9.76 7.56
16 9.96 8.21
17 10.10 8.57
20 10 60 64 29 30 10.3 5.45
11 11.13 5.75
12 11.34 6.30
13 11.52 6.63
14 11.78 7.47
15 11.94 7.85
16 12.23 8.74
17 12.43 9.55
