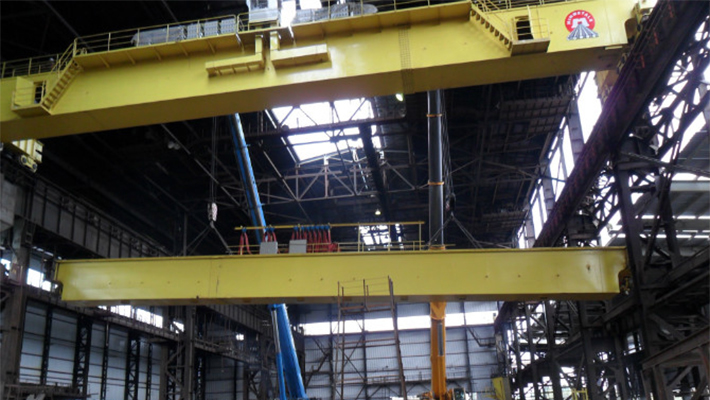

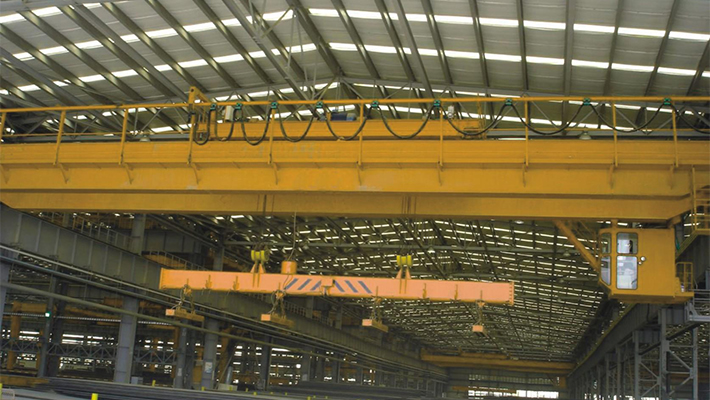

Ponte rolante eletromagnética

Ponte rolante eletromagnética não só é adequada para uso em ambiente outdoor ou indoor para manuseio de metais ferrosos, como lingotes de aço, aços seccionais e ferros fundidos em fábricas metalúrgicas, mas também pode ser usada em fábricas de máquinas e armazéns para levantar e transportar sucatas de aço e ferros. Ele é um guindaste pesado atinge uma força produtiva A6. Peso do guindaste inclui o peso morto do mandril eletromagnético.

A ponte rolante eletromagnética é composta por viga tipo caixa, cabeceira, talha de trolley, equipamento elétrico e mandril eletromagnético. Ela apenas possui método de controle na cabine. Isto quer dizer que todos os mecanismos deste guindaste aéreo são controlados na cabine do condutor. Além disso, fornecemos equipamentos a prova de chuva para aplicações outdoor.

Se estiver procurando online por uma solução perfeita para manuseio de materiais ferrosos, a ponte rolante eletromagnética da Zhonggong é uma escolha ideal para si. Não hesite em nos contatar a qualquer momento para saber mais sobre os nossos equipamentos de elevação.

Parâmetros técnicos do guindaste eletromagnético
Item Unidade Parâmetros
Capacidade de elevação t 5 10 16
Extensão m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
Altura máxima de elevação m 16 16 16
Velocidade Elevação de mandril eletromagnético m/min 19.9 19.4 16.4
Deslocamento da trolley 39.5 43.8 45
Deslocamento do guindaste 115.6 116.8 115.6 116.8 112.5 101.4
Motor Elevação de mandril eletromagnético Tipo / kw YZR200L-6/1.5 YZR250M1-6/2.2 YZR132M2-6/45
Deslocamento da trolley YZR112M-6/1.5 YZR132M1-6/2.2 YZR132M1-6/2× 11
Deslocamento do guindaste YZR160M1-6/2× 5.5 YZR160M2-6/2× 5.5 YZR160M1-6/2× 5.5 YZR160M2-6/2× 7.5 YZR160M2-6/2× 7.5 YZR160L-6/2× 11
Dimensão principal B 5390 5490 6100 6040 6130 6330 6235 6835
Ba 3600 3660 5000 4250 4200 5000 4400 5000
Bx 1100 1500 1700 1700
b 230 260
Lx 1400 1500 2000
H 1764 2028 2026 2076 2095 2097 2187
H1 2526 2546 2756 2906 3056 3206 3356 2528 2548 2598 2758 2908 3008 3158 3308 2570 2572 2552 2622 2770 2920 3070 3220
H2 735 790 890
S1 1250 1500 1900
S2 1500
F 122 126 226 376 526 676 826 976 122 128 228 378 528 626 778 928 180 182 182 242 390 540 690 840
h 850 720 700
Peso Trolley t 2.496 4.662 5.55
Peso total 13.64 15.45 17.44 19.96 22.34 26.64 29.84 32.84 19.5 21.4 24.2 25.9 28.7 33 36.3 39.2 20.6 22.5 25.8 29.1 31.8 35.9 39.4 42.3
Pressão máxima da roda KN 72 79 87 94 104 114 122 134 115 122 129 138 145 157 164 173 143 153 162 173 184 194 204 213
Mandril eletromagnético Modelo MW1-6 MW1-16 MW1-16 MW1-16
Capacidade de sucção T 4.54 3.33 8.33 14.33
Peso morto 0.46 1.67 1.67 1.67
Diâmetro mm 776 1180 1180 1180
Trilha de aço d 38KG /m 43KG /m 43KG /m
Fornecimento de energia 3-phase A,C 50HZ 380V
