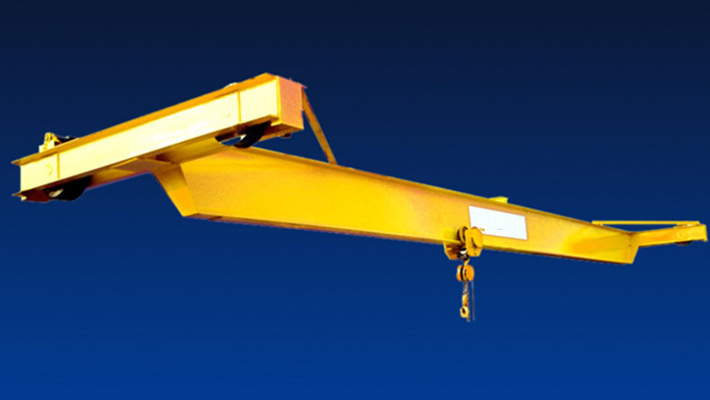

Ponte rolante manual univiga

, modelo SL
Servindo como um guindaste de carga leve, a ponte rolante manual univiga modelo SL é usada principalmente para elevação e manuseio de materiais em minas, portos, armazéns e oficinas onde não há fornecimento de energia e não requer trabalho pesado. Este guindaste aéreo é composto por viga, cabeceira, trolley manual, etc. Ponte rolante e material de elevação são acionados por correntes manuais.

Fabricado em conformidade com o padrão JB/T10381-2002, a ponte rolante manual possui mono trilho SDS e talha de corrente SH. Comparado com o modelo SLX, ela tem maior capacidade de transporte que varia de 1t a 10t. Além disso, ela possui uma extensão de 5-14m e altura de elevação de 3-10m. Caso seja requerido, o guindaste manual pode ser personalizado.

Parâmetros relevantes do guindaste manual
Capacidade de elevação (t) 1 2 3 5 10
Altura de elevação (m) 3~10
Capacidade de carga A1 , A2 ( leves )
Velocidade de deslocamento (m/min) Talha 5.2 5.2 5.2 4.3 4.3
Trolley 5.3 5.9 4.7 4.7 4.2
Largura do trilho 37~51
Principais parâmetros técnicos
Capacidade de elevação (t) Extensão (m) Força de tração ( kg) Dimensões principais ( mm) Peso (t) Pressão de roda de cabeceira
Tralha Trolley Elevação K B H Hmpx A h e
1t 5 9.4 6 21 1200 1800 520 10000 145 550 360 0.65 0.65
6 0.69 0.67
7 580 380 0.76 0.70
8 0.87 0.72
9 0.85 0.73
10 610 395 0.84 0.76
11 1600 2200 1.04 0.9
12 1.09 0.81
13 650 420 1.35 0.85
14 1.31 0.86
2t 5 13.4 12 32.5 1200 1800 520 145 720 400 0.70 1.10
6 0.74 1.13
7 750 415 0.82 1.17
8 0.87 1.19
9 790 440 1.00 1.23
10 1.06 1.26
11 1600 2200 1.16 1.29
12 830 465 1.32 1.33
13 870 490 1.48 1.38
14 1.55 1.40
3t 5 19.5 14 34.5 1200 1800 520 145 900 460 0.81 1.61
6 0.87 1.64
7 940 485 0.98 1.70
8 1.05 1.72
9 1.13 1.76
10 1.20 1.79
11 1600 2200 980 510 1.39 1.84
12 1.46 1.87
13 1030 540 1.72 1.94
14 1.80 1.97
5t 5 20 20 37.5 1200 1800 680 150 1210 520 0.96 2.50
6 1.03 2.57
7 1250 560 1.19 2.65
8 1.28 2.70
9 1.36 2.75
10 1300 510 1.60 2.81
11 1600 2200 1.73 2.86
12 1360 540 1.98 2.95
13 2.09 2.98
14 2.21 3.04
10t 5 20 25 40 1800 2600 720 160 1390 555 1.42 4.89
6 1.49 5.04
7 1440 585 1.58 5.14
8 1.77 5.21
9 1.87 5.29
10 1490 615 2.9 5.38
11 2.25 5.44
12 1550 650 2.38 5.50
13 2.57 5.60
14 2.83 5.65
